大隈公司
OKUMA

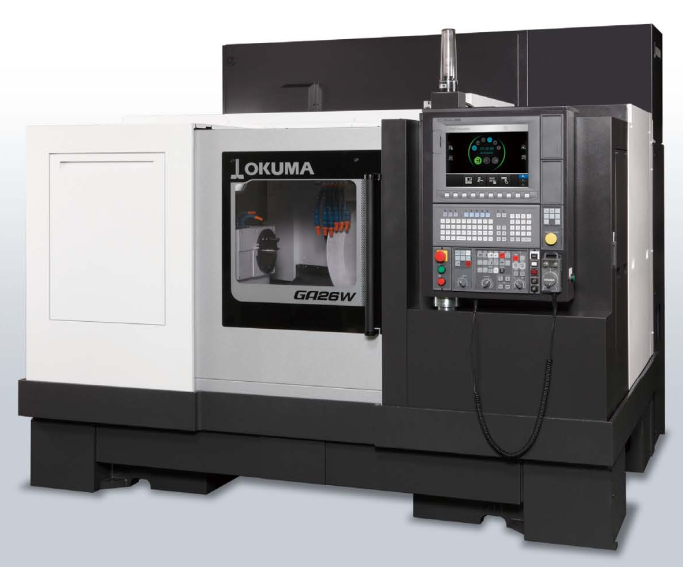

GP/GA/GII系列數控磨床
|
型號 |
單位 |
GP/GA 14/15W |
GP/GA 25/26W |
GP/GA-34/44FII |
GP/GA-36/47FII |
|
最大回轉直徑 |
mm |
?330 |
?330 |
?330/?430 |
?330/?430 |
|
頂尖距 |
mm |
250 |
400, 650 |
350~1,500 |
350~1,500 |
|
砂輪外徑×寬度 |
mm |
?405×75/?510×75 |
?510×75/?610×75 |
?455×75 |
?610×135/?760×160 |
|
砂輪線速 |
米/秒 |
45 |
45 |
45 |
45 |
|
砂輪電機 |
kw |
5.5 |
7.5 |
7.5 |
15 |
|
占地面積 |
mm |
1,550×2,750 |
2,030×2,914 |
2,300~5,610 |
2,300~5,610 |
|
型號 |
單位 |
GI-2N-SP |
GI-10NII |
GI-20NII |
|
最大回轉直徑 |
mm |
— |
?350 |
?400 |
|
磨削內徑 |
mm |
?2~20 |
?3~150 |
?5~300 |
|
磨削長度 |
mm |
65 |
150 |
200 |
|
砂輪電機 |
kw |
— |
5.5~2 |
5.5~2 |
|
占地面積 |
mm |
1,300×3,870 |
2,050×2,100 |
2,800×3,300 |
|
項目 |
型號 |
單位 |
GP/ GA 25W×40 |
GP/ GA 25W×65 |
GP/ GA 26W×40 |
GP/ GA 26W×65 |
|
能力 |
最大回轉直徑 |
mm |
?330 |
?330 |
?330 |
?330 |
|
最大磨削直徑 |
mm |
?200 |
?200 |
?200 |
?200 |
|
|
頂尖距 |
mm |
400 |
650 |
400 |
650 |
|
|
最大支承重量 |
頂尖支承 |
kg |
50 |
50 |
50 |
50 |
|
卡盤支承 |
kg×mm |
40×200 |
40×200 |
40×200 |
40×200 |
|
|
砂輪軸 |
砂輪外徑×內徑 |
mm |
?510×?203.2 |
?510×?203.2 |
?610×?254 |
?610×?254 |
|
砂輪寬 |
mm |
75（GP 150 |
75（GP 150 |
75（GP 150 |
75（GP 150 |
|
|
砂輪線速 |
m/秒 |
45 |
45 |
45 |
45 |
|
|
砂輪電機功率 |
kW |
7.5（15） |
7.5（15） |
7.5（15） |
7.5（15） |
|
|
砂輪架(X軸) |
行程 |
mm |
420 |
420 |
420 |
420 |
|
快進速度 |
m/分 |
?30 |
?30 |
?30 |
?30 |
|
|
工作臺(Z軸) |
行程 |
mm |
GP515，GA650 |
GP815，GA950 |
GP515，GA650 |
GP815，GA950 |
|
快進速度 |
m/分 |
20 |
20 |
20 |
20 |
|
|
頭架(C軸) |
頂尖孔錐度 |
|
MT4 |
MT4 |
MT4 |
MT4 |
|
轉速 |
轉/分 |
650 |
650 |
650 |
650 |
|
|
尾架 |
頂尖孔錐度 |
|
MT4 |
MT4 |
MT4 |
MT4 |
|
機床重量 |
重量 |
kg |
5,300 |
5,800 |
5,300 |
5,800 |
|
數控裝置 |
型號 |
|
OSP-P300GA |
OSP-P300GA |
OSP-P300GA |
OSP-P300GA |
